Détail - Préparation pour une installation murale de borne
🔄 Séquence d’installation
1- Facturation et envoi
- Une fois la facture du matériel réglée, becash procède à la configuration (après reception des éléments nécessaires à la configuration)
- Ensuite, le client peut venir récupérer le matériel directement au bureau de becash à Nyon ou becash procède à l’envoi de la borne et de ses accessoires.
2- Réception et installation par le client
- Le client reçoit la borne, la fixe au mur et réalise le câblage selon le schéma : 👉 « Câblage de la borne – fixation murale ».
3a -Formation sur site
- L’équipe becash intervient sur place pour la formation, après prise de rendez-vous (une fois la borne installée au mur).
⏱️ Délai minimum : 15 jours après le paiement de la facture + reception des éléments nécessaires à la configuration.
3b -Formation dans les bureaux de becash
- La borne sera installéé ultérieurement, la formation dans les bureau de becash peut avoir lieu.
⏱️ Délai minimum : 10 jours après le paiement de la facture + reception des éléments nécessaires à la configuration.
🧱 Sortie des câbles :
- Si vos câbles sortent directement du mur, installez d’abord la borne pour déterminer précisément leur emplacement.
🎨 Esthétique d’installation :
- Il est possible de cacher les câbles et transformateurs derrière la borne, ou dans un mur technique ou une goulotte prévue pour cacher les câbles, selon la configuration (vérifiez la faisabilité).
⚙️ Tolérances et recommandations si formation dans le local du client
- 🧩 Borne non installée au mur : Si la borne n’est pas encore fixée, la formation peut tout de même être assurée à la date prévue.
becash se rendra alors dans le local du client avec un support de table (à condition que le réseau et l’alimentation électrique soient fonctionnels.
🔧 Instructions de montage:
1- Fixation du support mural principal
- Fixez le support mural (photo 1).
- ⚠️ Utilisez des chevilles adaptées au type de mur et au poids du matériel.
2- Préparation de la borne
- Fixez :
- le support du terminal de paiement sur la borne,
- le support d’accroche qui viendra se loger dans le support mural.
- Positionnez les câbles sur la borne :
- Connecteur A : câble USB de l’imprimante (photo 2),
- Connecteur B : câble d’alimentation de la borne (photo 2),
- Connecteur C : câble réseau RJ45 (photo 2).
- 👉 Voir schéma « Câblage de la borne – fixation murale »
- Positionnez les câbles sur le terminal de paiement
- Connecteur D pour l'alimentation du terminal (photo 3)
- Connecteur E pour le réseau (RJ45) du terminal (photo 3)
3- Fixation de l’imprimante
- Fixez le support mural de l’imprimante (après avoir câblé cette dernière, USB vers la borne + alimentation) à l’emplacement souhaité (voir photo 4).
- Nous recommandons de coller l’imprimante à la borne pour dissimuler les câbles USB et d’alimentation.
4- Vérification du câblage
- Référez-vous au schéma « Câblage de la borne – fixation murale » pour confirmer le bon positionnement des câbles.
📸 Photos de référence
Photo | Description |

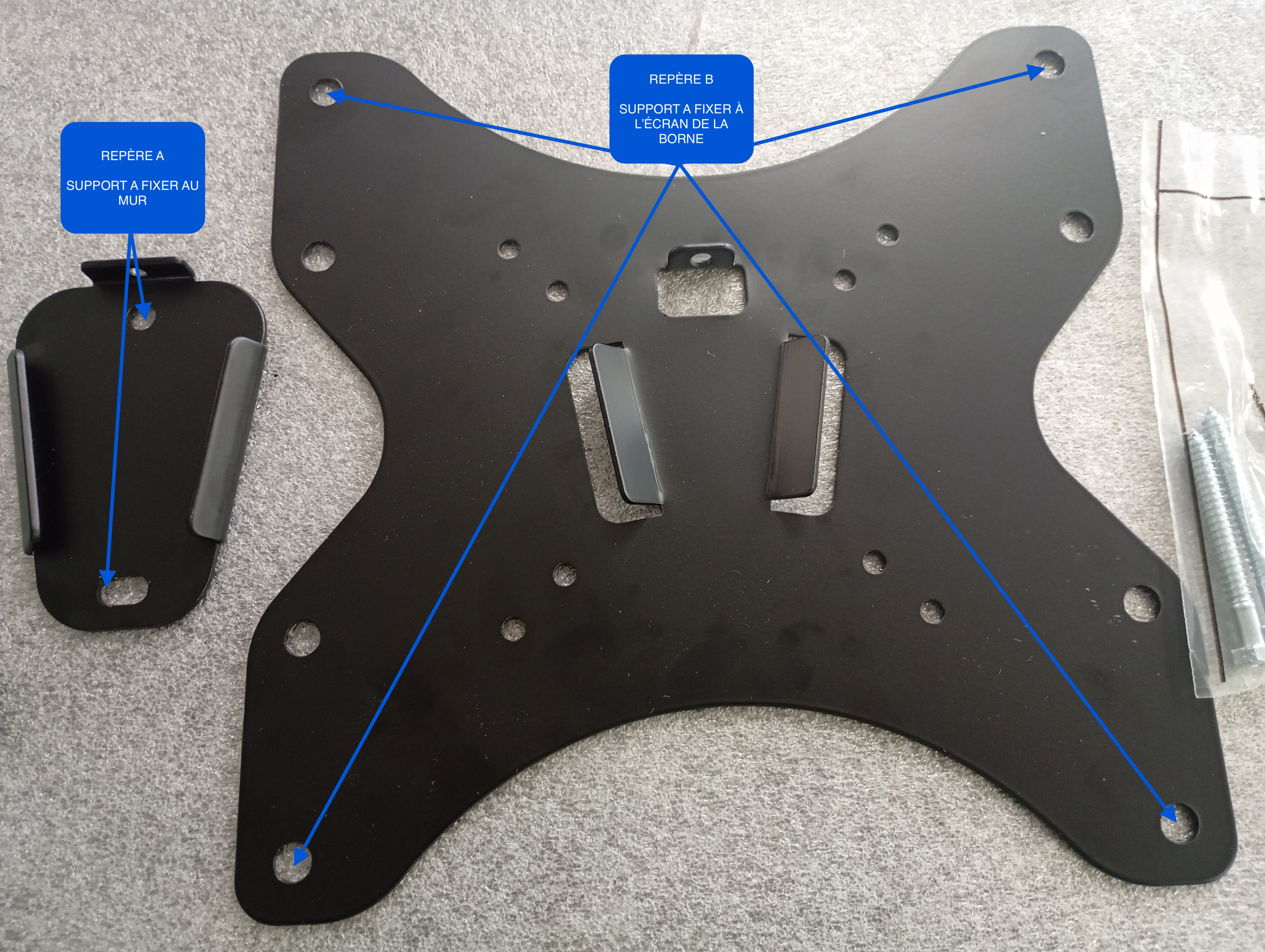

1 | Support mural principal à fixer au mur (repère A) + Support secondaire fixé à la borne, s’insérant dans le support mural (repère B) |

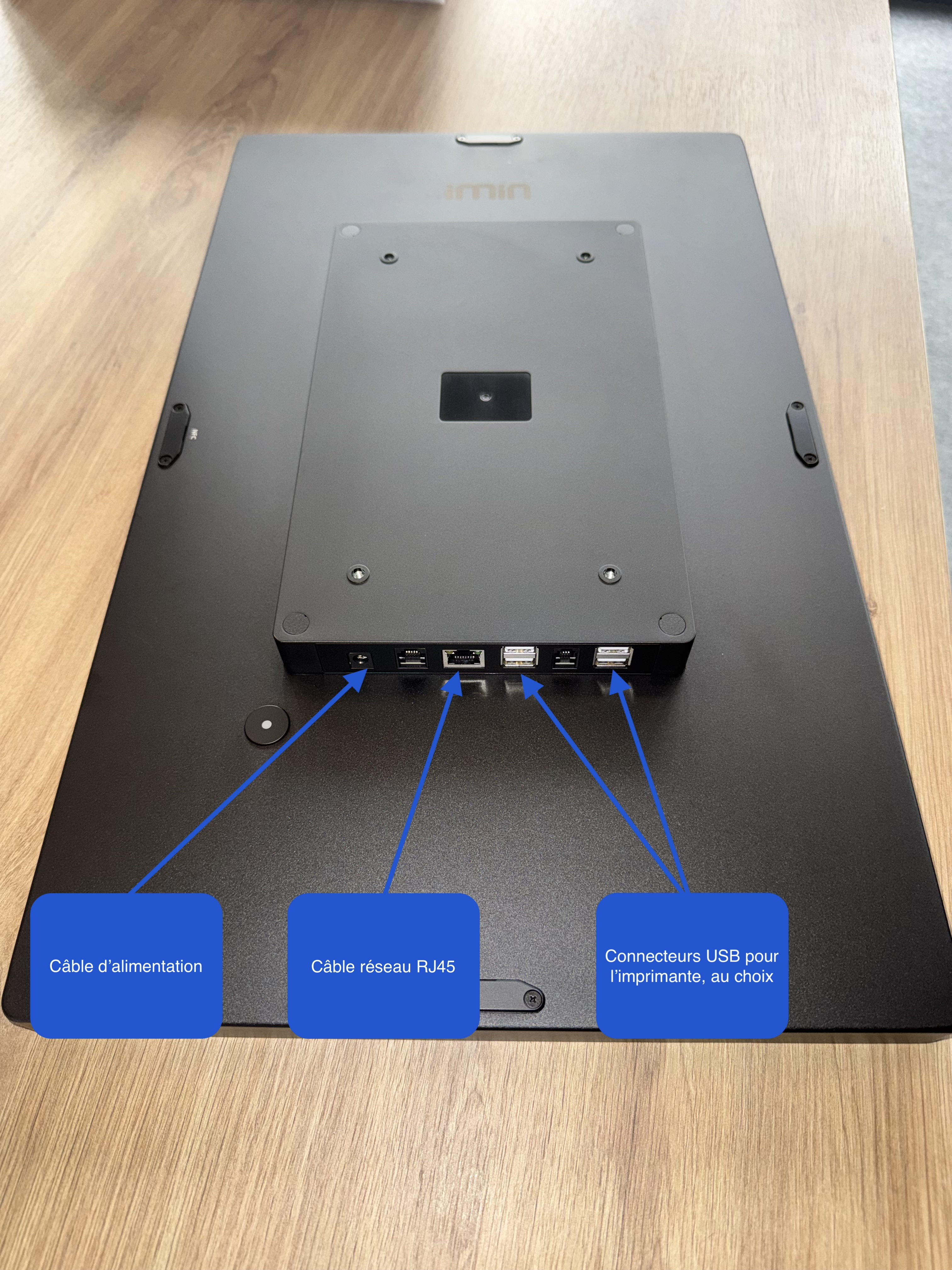

2 | Câblage de la borne (3 câbles à prévoir) |

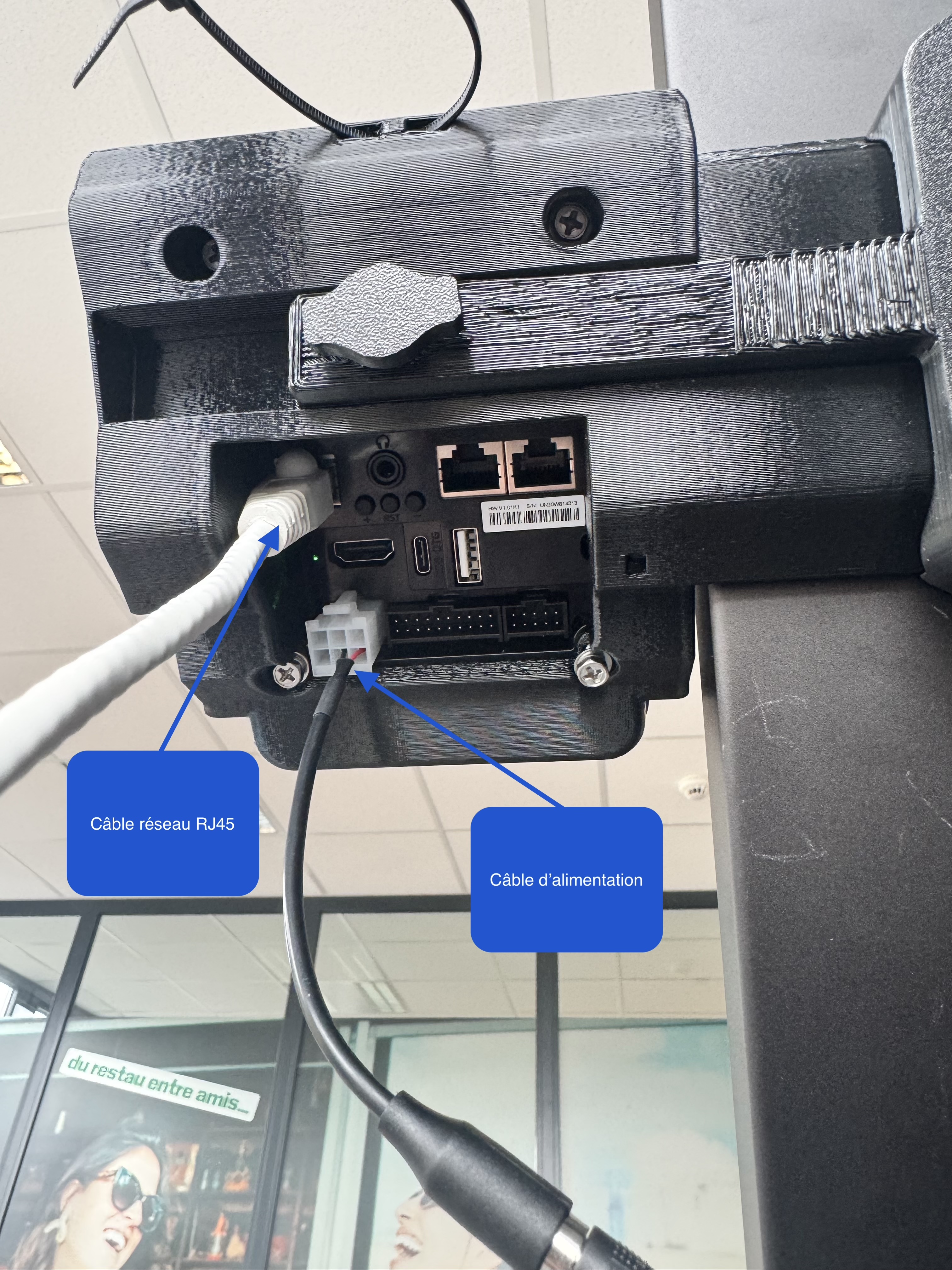

3 | Câblage du terminal de paiement |

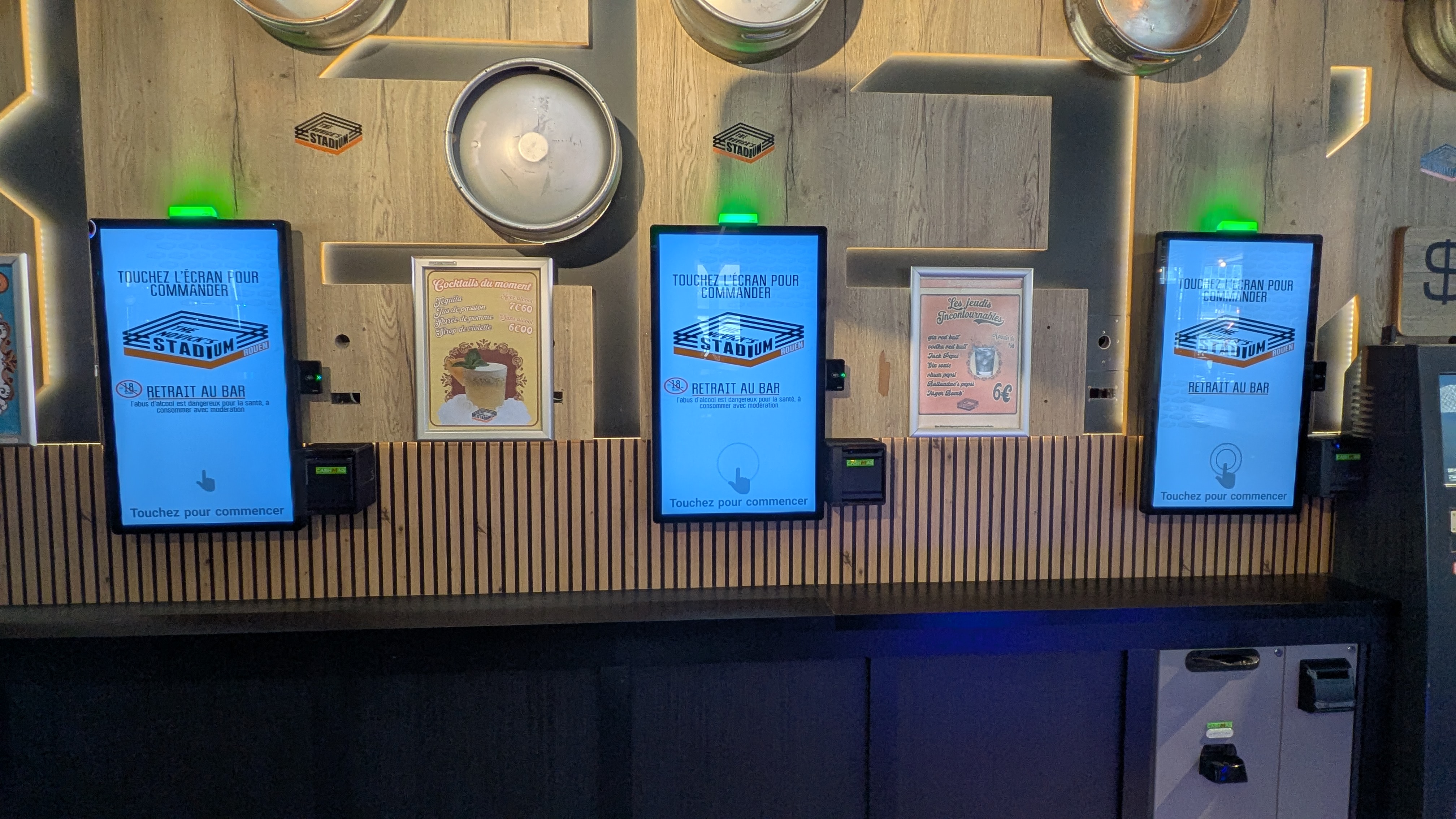

4 | Exemple de positionnement de l’imprimante par rapport à la borne |
Photo 1
Photo 2
Photo 3
Photo 4
⚖️ Poids du matériel (installation murale)
Borne selon la taille d’écran :
Taille d’écran | Poids écran (kg) | Accessoires (kg) | Total (kg) |
32’’ | 9.3 | 2.0 | 11.3 |
27’’ | 7.3 | 2.0 | 9.3 |
21.5’’ | 4.8 | 2.0 | 6.8 |
16’’ | 1.6 | 2.0 | 3.6 |
Détail des 2 kg d’accessoires :
- Support Sigma : 0.4 kg
- Terminal Sigma : 0.6 kg
- Câbles et transformateurs : 1.0 kg
Imprimante :
- Imprimante 80 mm Oxhoo : 1.35 kg

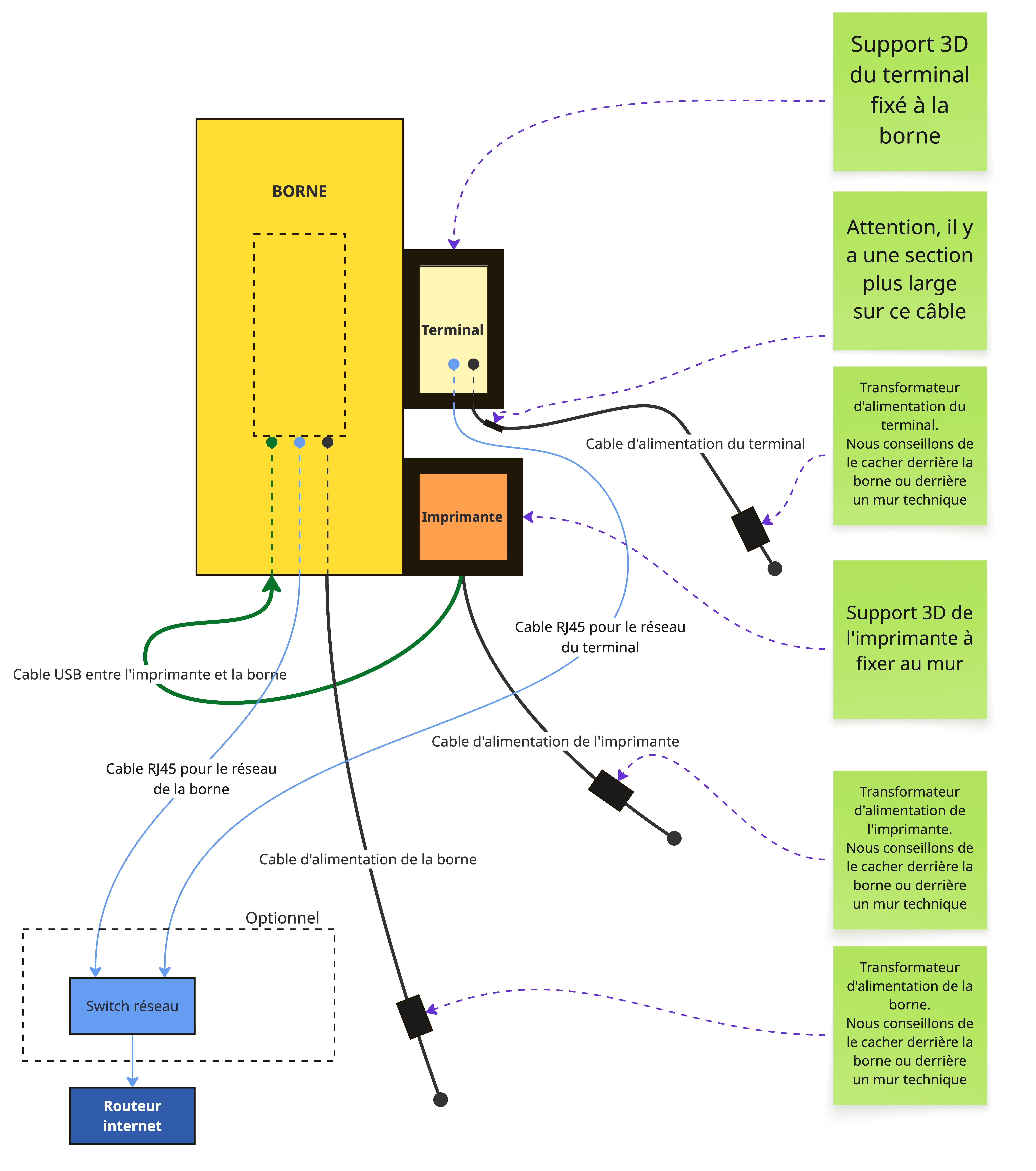

🔌 Schéma « Câblage de la borne, fixation murale»
Vous pouvez choisir où vous souhaitez positionner l'imprimante, la position ci-dessous n'est qu'à titre indicatif. Attention cependant à prévoir de cacher les câbles de cette dernière.
